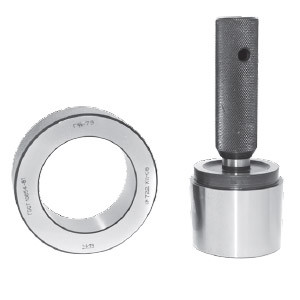

Калибры для треугольной резьбы насосно–компрессорных труб и муфт к ним

Назначение: для контроля треугольной резьбы насосно–компрессорных труб и муфт к ним по ГОСТ 633–80

Типы калибров:

Р — резьбовые рабочие пробки и кольца

К–Р — резьбовые контрольные пробки и кольца

Г — гладкие рабочие пробки и кольца

К–Г — гладкие контрольные пробки

К–Н — гладкие неполные пробки

Комплект рабочих резьбовых калибров состоит из пробки и кольца. Комплект контрольных резьбовых калибров состоит из пробки и припасованного к ней кольца. Рабочие калибры припасовываются к контрольным. Комплект гладких калибров состоит из рабочих пробки, контрольной пробки и припасованного к ней кольца.

Условный диаметр трубы: 33 (В27), 42, 48, 60, 73, 89, 102, 114, В33, В42, В48, В60, В73, В89, В102, В114.

Шаг резьбы: 2,540 мм, конусность — 1:16 (33, 42, 48, 60, 73, 89,В27, В33, В42, В48)

Шаг резьбы: 3,175 мм, конусность — 1:16 (102, 114, В60, В73, В89, В102, В114)
