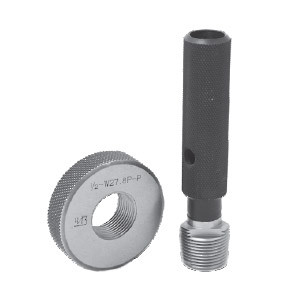

Калибры для конической резьбы вентилей и баллонов для газов W

Назначение: для контроля конической резьбы вентилей и баллонов для газов по ГОСТ 9909–81

Виды конусных калибров:
1 (Р–Р) — рабочие резьбовые кольца (исп. 1 и исп. 2)
2 (К–Р) — контрольные резьбовые пробки (исп. 1)
3 (Р–Г) — рабочие гладкие кольца (исп. 1 и исп. 2)
4 (К–Г) — контрольные гладкие пробки (исп. 1)
5 (Р–Р) — рабочие резьбовые пробки (исп. 1 и исп. 2)
6 (Р–Г) — рабочие гладкие пробки (исп. 1 и исп. 2)

Примечание:

а) Рабочие калибры (виды 1, 3, 5 и 6) изготавливаются в следующих исполнениях:

1 — с измерительной плоскостью, соответствующей номинальному положению основной плоскости резьбы;
2 — с измерительными плоскостями, соответствующими номинальному положению основной плоскости, а также наибольшему и наименьшему предельным размерам осевого смещения основной плоскости резьбы.

б) Контрольные калибры (виды 2 и 4) изготавливаются только в исполнении 1;

в) Исполнение 2 является предпочтительным.

Обозначение резьбы: W19,2; W27,8; W30,3

Шаг резьбы (мм): 1,814 мм.

Конусность: 3:25 / Угол профиля: 55°
