Глубиномер микрометрический RGK GM-100

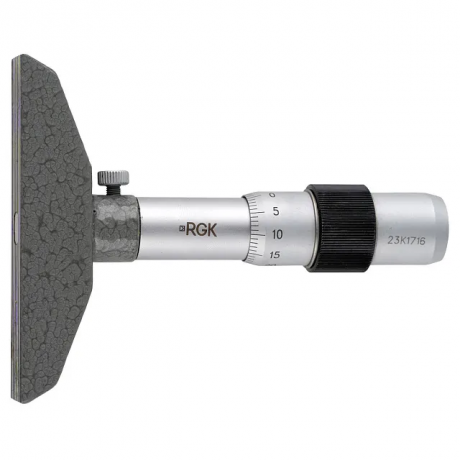

Глубиномер микрометрический RGK GM-100 - высокоточный прибор механического типа, предназначенный для контроля глубины различных пазов, выемок, отверстий и высоты уступов. Выдвижной элемент с плоской поверхностью диаметром 8 мм обеспечивает линейные измерения контактным методом в пределах от 0 до 100 мм с погрешностью, не превышающей ±0,005 мм.

Конструкционные особенности

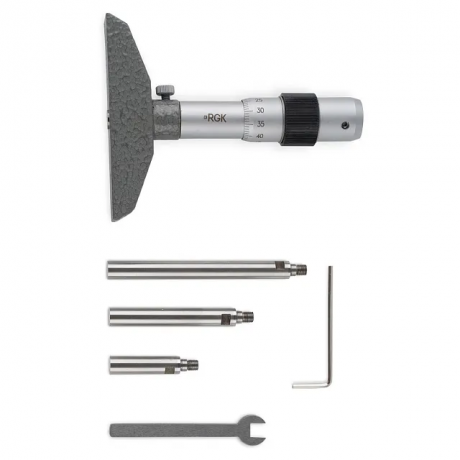

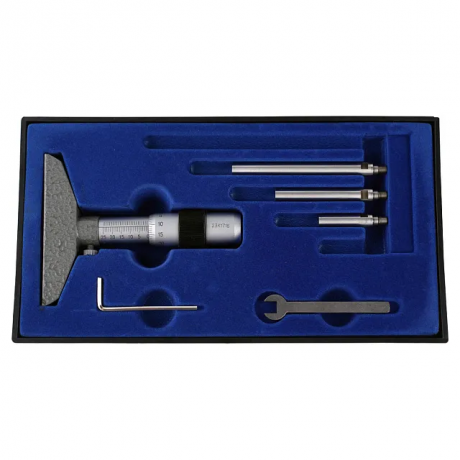

Инструмент оснащается механическим микрометрическим устройством с 25-миллиметровым ходом, со шкалами на стебле и барабане, которые обеспечивают разрешение при считывании показаний в 0,01 мм. Для выполнения измерений в пределах 25-50, 50-75 и 75-100 с глубиномером поставляются дополнительные измерительные стержни калиброванной длины. Для их замены в комплект поставки включен соответствующий рожковый ключ.

Опорная база шириной 85 мм, выполняющая функции начала отчетов, для облегчения конструкции снабжена выемками, не влияющими на жесткость основания. Винтовой зажим позволяет фиксировать вылет микрометрического винта в произвольном положении, облегчая считывание показаний, а также упрощая выставку начального положения шкалы и замену измерительных стержней.
