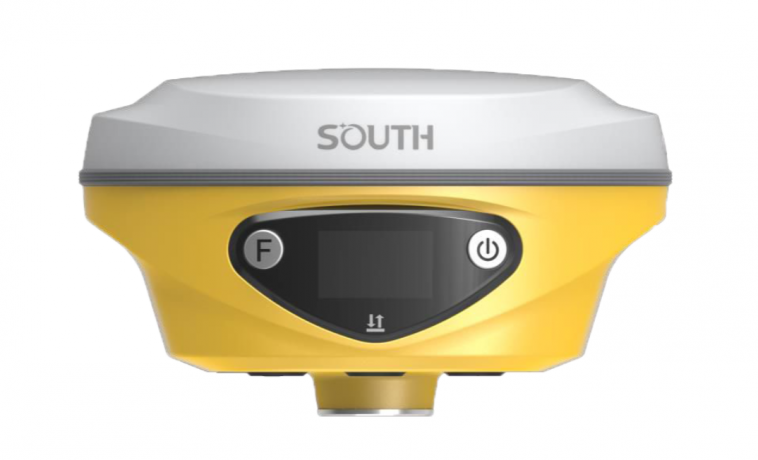

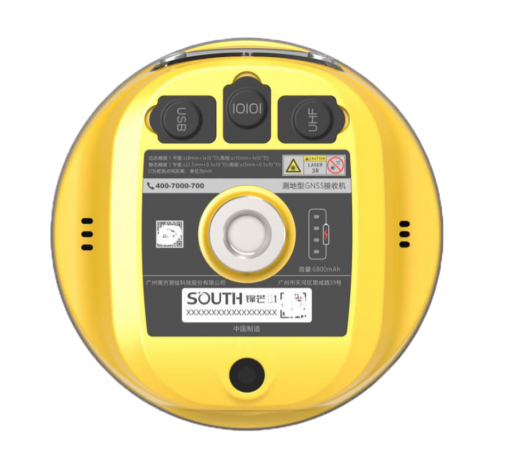

GNSS приемник SOUTH ALPS1 (Лазер, AR, Визуальное позиционирование, IMU)

Лазерная разбивка: преграды – не помеха

Приемник SOUTH ALPS1 оборудован лазерным дальномером, который позволяет с высокой точностью получать координаты неприступной точки удаленно. Измерения при помощи лазера позволяют работать с высокой точностью и значительно облегчает съемку в труднодоступных или сложных полевых условиях.

Точность получаемых координат, при измерении лазером:

• до 2 см на расстоянии до 5 метров
• до 3 см на расстоянии до 10 метров

2 встроенные камеры: AR разбивка CAD и технология визуального позиционирования (фото и видесъемка для скалывания точек, фотограмметрии и 3D-моделирования).

ALPS1 объединяет CAD-чертежи с реальным миром с помощью технологии дополненной реальности (AR).

Фронтальная камера помогает навести прибор в нужном направлении и визуально соотнести точку с окружающей обстановкой, а нижняя камера обеспечивает точную разбивку на месте.

Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь рядом с точкой.

Камеры ALPS1 позволяют выполнять фото- и видеосъемку для последующей фотограмметрической обработки, В результате которой можно получить координаты сотен точек за считанные минуты.

ALPS1 оптимизирован для работы с полевым ПО South SurvStar и FieldPro.

Особенности прибора

Лазерный дальномер

Благодаря встроенному лазерному дальномеру и датчику наклона IMU прибор способен определять координаты точек на расстоянии - без необходимости физически устанавливать приёмник непосредственно на измеряемую точку. Это значительно расширяет возможности съёмки и повышает безопасность и скорость работ.

Функция особенно полезна:

• при съёмке углов зданий, фасадов, опор и других объектов, где видимость небосвода ограничена;
• при измерении точек под навесами, мостами и инженерными конструкциями;
• при разбивке проектных точек в труднодоступных местах, где установка вехи невозможна или небезопасна.

Фотограмметрия по фото и видео

Прибор позволяет выполнять фотосъёмку и видеозапись с точной GNSS-привязкой. На основе полученных материалов пользователь может определять координаты точек на экране контроллера, без необходимости измерять каждую точку непосредственно в поле. Достаточно один раз выполнить фотограмметрическую съёмку, а все необходимые точки извлекаются уже на этапе обработки.

Это особенно удобно:

• при съёмке сложных объектов, откосов, карьеров и насыпей;
• для фиксации текущей ситуации на строительной площадке;
• при необходимости получить большое количество точек за минимальное время.

Обработка данных может выполняться как прямо на контроллере в ПО SurvStar, так и с использованием облачного сервиса.

3D-моделирование (ПО SGO)

На основе GNSS-измерений, фото- и видеоданных оборудование позволяет создавать точные трёхмерные модели объектов и местности. Обработка выполняется в настольном программном обеспечении SGO, обеспечивая высокую детализацию и наглядное представление результатов.

Функция востребована:

• при создании 3D-моделей зданий, сооружений и рельефа;
• для расчёта объёмов земляных работ;
• при подготовке наглядных материалов для проектирования, согласований и отчётной документации.

Видеовынос (AR-разбивка)

Режим видеовыноса в дополненной реальности (AR) позволяет отображать проектные точки и элементы CAD прямо на экране контроллера, накладывая их на реальное изображение местности. Такой подход делает процесс разбивки максимально наглядным и интуитивно понятным.

Функция особенно полезна:

• при выносе проектных осей, точек и конструктивных элементов;
• для визуального контроля соответствия выполненных работ проекту;
• при работе в сложных условиях, где классическая числовая разбивка занимает больше времени и требует дополнительных действий.

СВИДЕТЕЛЬСТВА об утверждении типа средств измерений
