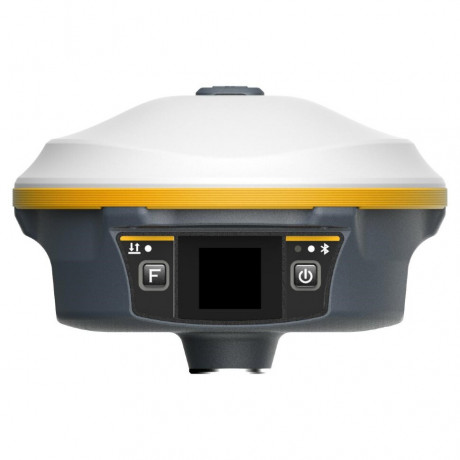

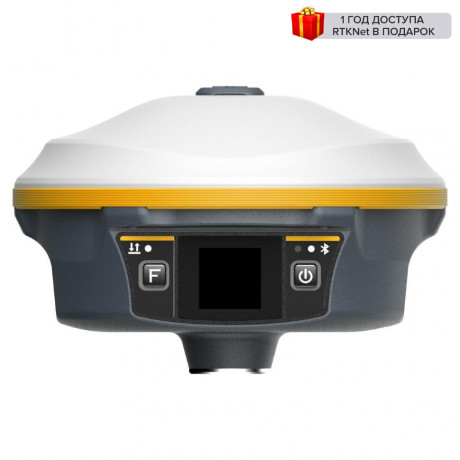

GNSS приемник SOUTH Galaxy G5 (IMU)
Ведём деятельность с 2011 годаСервис и продажу осуществляют специалисты с многолетним опытом работы.
Собственный сервисный центрОсуществляем полное гарантийное и постгарантийное сопровождение, ремонт, поверка, диагностика.
Скидки по программе утилизацииСдайте старый прибор и получите скидку на покупку нового.
Описание
ГНСС приемник South Galaxy G5 создан для улучшения работы в полевых условиях и получения координат с наивысшей точностью и надежностью.
В приемке установлена самая современная плата с 1760 каналами, инерциальный датчик (IMU) высокой точности, УКВ радио, способное передавать данные на расстояние до 15 км, и новая операционная система.
Больше каналов и отслеживание всех созвездий
Благодаря мощной 1760 канальной плате Septentrio Mosaic X5, Galaxy G5 способен отслеживать все спутники, всех спутниковых группировок.
Цветной сенсорный дисплей
1,3-дюймовый цветной сенсорный ЖК-дисплей высокой четкости с высокой яркостью и низким энергопотреблением, который удобен и эффективен для выполнения сенсорных настроек, просмотра информации, настройки функций.
Мощное встроенное радио
Высокопроизводительный УКВ-модуль в сочетании с протоколом Farlink, который повышает чувствительность сигнала и эффективность приема, позволяет Galaxy G5 работать на сверхдальних расстояниях – до 15 км. При этом, энергопотребление при использовании данного режима работы на 60% ниже, чем у внешнего УКВ, благодаря чему, время работы прибора увеличивается.
До 25 часов работы
В Galaxy G5 используется встроенный литий-ионный аккумулятор емкостью 10000 мАч, которого хватит на 25 часов непрерывной работы в статическом режиме. В приемнике имеется интерфейс Type-C с поддержкой быстрой зарядки. Прибор можно полностью зарядить за 4 ч.
Двойное хранение данных
Данные измерений могут одновременно храниться как во внутренней памяти приемника, так и в контроллере, благодаря чему можно предотвратить потерю данных.
Компенсация наклона при помощи IMU
Встроенный модуль IMU 4-го поколения учитывает наклон вехи, помогая геодезистам быстро и точно измерять или выносить точки без необходимости держать приемник по уровню.
Антенна УКВ
Антенна УКВ на приемнике направлена вверх, обеспечивая отличный прием сигнала УКВ во всех направлениях.
Технология удержания сигнала базы
Используя технологию отслеживания и захвата сигнала, а также независимые частоты протокола Farlink, ровер G5 может принимать сигнал от базы, даже если другие базовые станции работают поблизости на том же канале.
Высокая интеграция компонентов
Благодаря высокой степени интеграции компонентов, Galaxy G5 работает быстрее и энергоэффективнее своих конкурентов.
Характеристики
| Характеристики приемника | |
| Количество каналов | 1760 |
| GPS | L1C/A, L1C, L2C, L2P, L5 |
| GLONASS | L1C/A, L2C/A, L2P, L3CDMA |
| BDS | B1I, B1C, B2I, B2a, B3 |
| GALILEO | E1, E5A, E5B, E6, E5AltBOC |
| SBAS | EGNOS, WAAS, GAGAN, MSAS, SDCM(LI ,L5) |
| IRNSS | L5 |
| QZSS | L1 C/A, LIC, L2C, L5, L6 |
| Частота позиционирования | 1Hz~50Hz |
| Время инициализации | < 10s |
| Надежность инициализации | >99.99% |
| Точностные характеристики | |
| Дифференциальные кодовые измерения (DGNSS) | план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени (RTK) | план: 6 мм + 0.5 мм/км высота: 10 мм + 1 мм/км |
| SBAS | обычно < 5m среднеквадратичное расстояние |
| Время инициализации RTK | 2~8s |
| IMU погрешность за наклон вехи | 8мм + 0.6мм/градус наклона |
| IMU угол наклона | 0°~60° |
| Производительность оборудования | |
| Рабочая температура | -45℃~+75℃ |
| Температура хранения | -50℃~+80℃ |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | встроенная батарея 10000mAh |
| Время работы батареи | 25ч (статика) 12ч (режим УКВ база) 20ч (режим ровер) |
| Коммуникации | |
| Связь и хранение данных | порт 5PIN LEMO + Rs232, Type-C (зарядка, передача данных, OTG, Ethernet), 1 порт для данных PPS, 1 порт для антенны УКВ, Слот для microSIM |
| Сотовый модем | 4G |
| Внутренний УКВ | Прием и передача, мощность передатчика 1W/2W/3W переключаемая (ограничена передача, только прием для РФ) |
| Частотный диапазон | 410-470 Мгц (433.075-434.79 Мгц для РФ) |
| Протокол связи | Farlink, Trimtalk450s, SOUTH, HUACE, Hi-target, Satel |
| Дальность связи | До 15 км с Farlink протоколом |
| Bluetooth | BLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR |

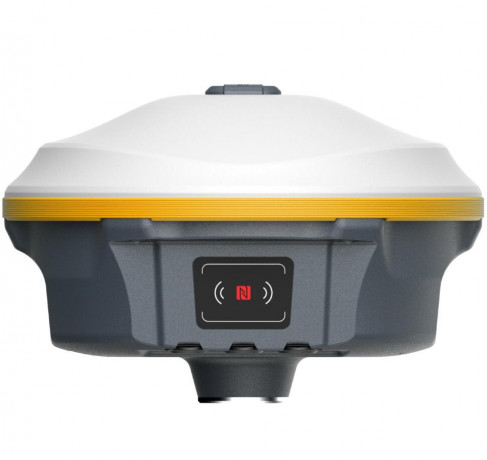

| NFC | для подключения контроллера к приемнику |
| Модем | 802.11 b/g |
| WIFI точка доступа | для доступа к Веб-интерфейсу |
| WIFI канал передачи данных | приемник может передавать поправки по WIFI |
| Память | внутренняя память 16GB SSD |
| Передача данных | Режим Plug and play передачи данных USB Поддержка загрузки данных FTP/HTTP |
| Формат данных | Поддержка загрузки данных FTP/HTTP Формат статических данных: STH, Rinex2.x, Rinex3.x, Формат дифф. поправок: CMR, RTCM 2.x, RTCM 3.x (в т.ч MSM), Формат позиции: NMEA 0183, плановые координаты PJK, SBF |
| Датчики | |
| Электронный уровень | программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
| IMU | встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
| Термометр | встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Взаимодействие с пользователем | |
| Операционная система | Linux |
| Кнопки | 2-кнопки и визуальный интерфейс управления |
| Дисплей | 1.3 дюймовый HD цветной LCD сенсорный дисплей с разрешение 240*240 |
| Индикаторы | 3 LED индикатора |
| Web-интерфейс | доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником |
| Голосовой информатор | озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий |
| Для разработчиков | обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
| Облачный сервис | Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т. |
| Физические характеристики | |
| Материал | корпус из магниевого алюминиевого сплава |
| Размеры | 165мм×108мм |
| Вес | 1.35 кг (включая батарею) |
| Бренд | SOUTH |
КОМПЛЕКТАЦИЯ
• Приёмник — 1шт;
• УКВ антенна — 1шт;
• Кабель передачи данных USB - Type-C — 1шт;
• Кабель передачи данных Type-C - Type-C — 1шт;
• ЗУ от сети 220В — 1шт;
• Ударопрочный кейс — 1шт;
• Пластина на веху для измерения высоты рулеткой — 1шт
• ПО для постобработки.
