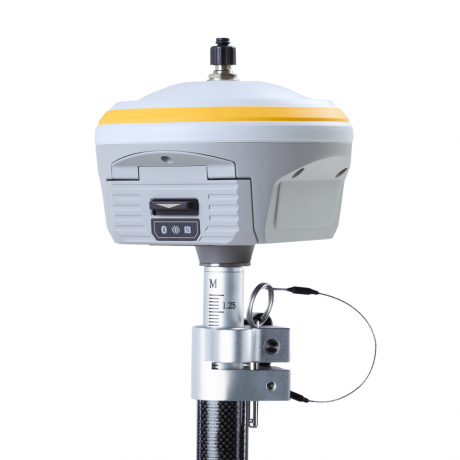

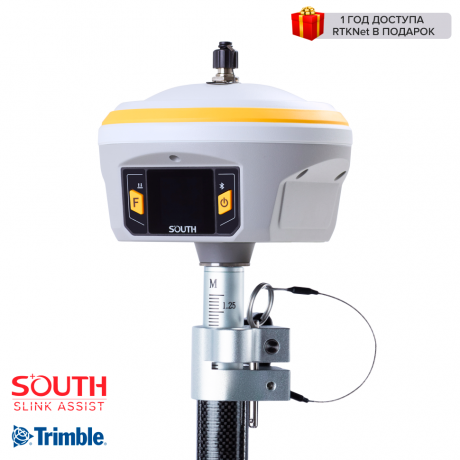

GNSS приемник SOUTH Galaxy G7 IMU
В избранное К сравнению
Ведём деятельность с 2011 годаСервис и продажу осуществляют специалисты с многолетним опытом работы.
Собственный сервисный центрОсуществляем полное гарантийное и постгарантийное сопровождение, ремонт, поверка, диагностика.
Скидки по программе утилизацииСдайте старый прибор и получите скидку на покупку нового.
Описание
GNSS-приемник SOUTH Galaxy G7 IMU - топовая модель бренда с поддержкой всех актуальных спутниковых систем, частотных диапазонов и сервисов дифференциальной коррекции. Прибор позволяет проводить съемку точек в местах с большим количеством помех и районах с плохим покрытием GNSS-сетей при выполнении строительных, геодезических и других изысканий.
GNSS-приемник SOUTH предоставляет пользователю доступ к сервису South Slink Assist (аналог Trimble xFill). При потере сигнала от базы сервис передает поправки и дает возможность проработать еще 5 минут, погрешность измерений при этом остается на сантиметровом уровне.
Ключевые преимущества SOUTH Galaxy G7 IMU
- RTK2 - инновационный алгоритм слежения за спутниками и фильтрации сигналов с поддержкой поддиапазона 1260-1300 МГц. Постоянный контроль целостности решения, определение спуфинга и подавление шумов повышают качество и повторяемость полученных результатов. Кроме того, технология значительно ускоряет инициализацию на точке и сходимость.
- IMU - возможность установить прибор под наклоном позволяет выполнять съемку точек, расположенных в труднодоступных местах, вплотную к стенам и др. Эффективность съемки без постоянной установки вехи по уровню на 30% эффективнее, чем устаревшие методы.
- MaxPro - технология, которая дает возможность выполнять замеры в самых сложных условиях за счет оптимального комбинирования всех доступных сигналов и диапазонов.
- Мощный трехваттный радиомодуль с радиусом приема/передачи поправок до 15 км и совместимость с высокоскоростными сетями 5G делают устройство универсальным.
Технические особенности
Широкополосная антенна SOUTH Galaxy G7 IMU может эффективно обрабатывать сигналы спутников, расположенных низко над горизонтом. Частота обновления координат может доходить до 50 Гц, что позволяет решать задачи высокоточного позиционирования различной техники.
Интеллектуальная система автоматической подстройки внутренней температуры прибора делает результаты съемки более достоверными в разных условиях окружения.
Специалисту доступна Wi-Fi связь, при помощи которой можно как принимать или передавать данные, так и подключиться к веб-интерфейсу приемника с мобильных устройств для его настройки.
Характеристики
| Количество каналов | 336 |
| GPS | L1C/A, L1C, L2C, L2E, L5 |
| GLONASS | L1C/A, L1P, L2C/A, L2P, L3 |
| BDS | B1, B2, B3 |
| GALILEO | E1, E5A, E5B, E5AltBOC, E6 |
| SBAS | L1C/A, L5 (Только для спутников, поддерживающих L5) |
| IRNSS | L5 |
| QZSS | L1C/A, L1 SAIF, L2C, L5, LEX |
| MSS L-Band | Trimble RTX |
| Частота позиционирования | 1Hz~50Hz |
| Время инициализации | < 10s |
| Надежность инициализации | >99.99% |
| Дифференциальные кодовые измерения (DGNSS) | план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени (RTK) | план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
| SLink (RTX) | план: 4-10 см высота: 8-20 см |
| RTK XTRa (xFill) | план: 5 + 10 мм/км высота: 5 + 20 мм/км |
| SBAS | обычно < 5m среднеквадратичное расстояние |
| Время инициализации RTK | 2~8s |
| IMU погрешность за наклон вехи | 8мм + 0.6мм/градус наклона |
| IMU угол наклона | 0°~60° |
| Рабочая температура | -45°C~+65°C |
| Температура хранения | -45°C~+80°C |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Потребляемая мощность | 2W |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | 7.4 V 3400 mAh Аккумуляторная, съемная литий-ионная батарея |
| Время работы батареи | одна батарея: 16ч (статика) 10ч (режим УКВ база) 12ч (режим ровер) |
| Коммуникации | |

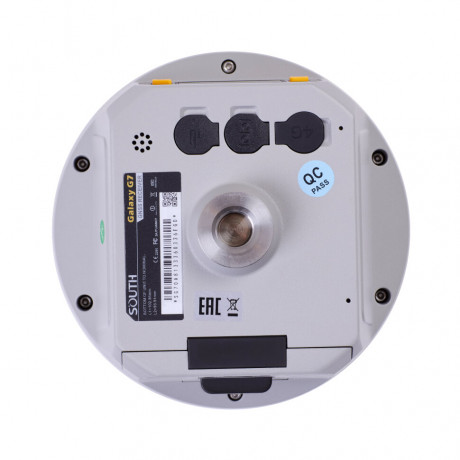

| Связь и хранение данных | 5PIN LEMO порт внешнего питания + Rs232 7PIN LEMO + внешний USB(OTG)+Ethernet разъем под 1 UHF разъем под 1 GPRS (внутренняя и внешняя антенны переключаются) 1 слот для SIM |
| Сотовый модем | передовой 5G модуль связи, совместимость с 4G/3G |
| Внутренний УКВ | прием и передача, 1W/2W/3W переключаемый |
| Частотный диапазон | 410-470 MHz |
| Протокол связи | Farlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel |
| Дальность связи | обычно 15km с Farlink протоколом |
| Bluetooth | BLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR |
| NFC | Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль) |
| Wi-Fi | |
| Дополнительный внешний GPRS / EDGE модуль связи двухрежимный, переключаемый; возможность подключать внешнюю WLAN карту WIFI | 802.11 b/g |
| WIFI точка доступа | точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциаль |
| WIFI канал передачи данных | приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
| Хранение/Передача данных | |
| Память | 64GB SSD встроенной памяти автоматическая запись по кругу (Самые ранние файлы данных будут удалены автоматически, когда память будет заполнена) поддержка внешнего USB накопителя настраиваемый интервал составляет до 50Hz |
| Формат данных | дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протоко |
| Датчики | |
| Электронный уровень | программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
| IMU | встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
| Термометр | встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Взаимодействие с пользователем | |
| Операционная система | Linux |
| Кнопки | 2-кнопки и визуальный интерфейс управления |

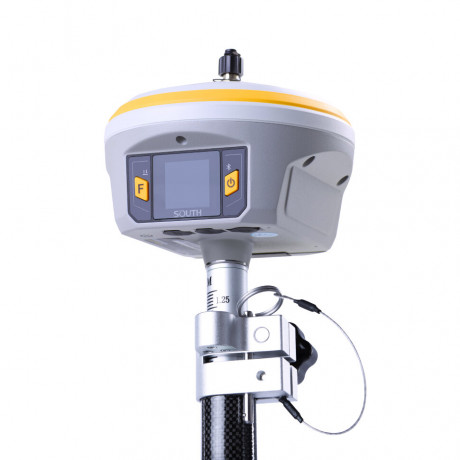

| Дисплей | 1.54 дюймовый HD цветной LCD сенсорный дисплей с разрешение 240x240 |
| Индикаторы | 2 LED индикатора, индикатор взаимодействия данных и индикатор Bluetooth |
| Web-интерфейс | с доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации |
| Голосовой информатор | озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий |
| Для разработчиков | обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
| Облачный сервис | мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т.д. |
| Физические характеристики | |
| Материал | корпус из магниевого алюминиевого сплава |
| Размеры | 15.3 x 10.6 см |
| Вес | 1.2 кг (включая батарею) |
| Бренд | SOUTH |
| * | Сигналы GLONASS L3 и Galileo E6 не доступны для публичного использования, текущая возможность поддержки этих сигналов в приемнике основана на общедоступной информации и документации (ICD). В приемнике реализована аппаратная поддержка Beidou B3, как только |

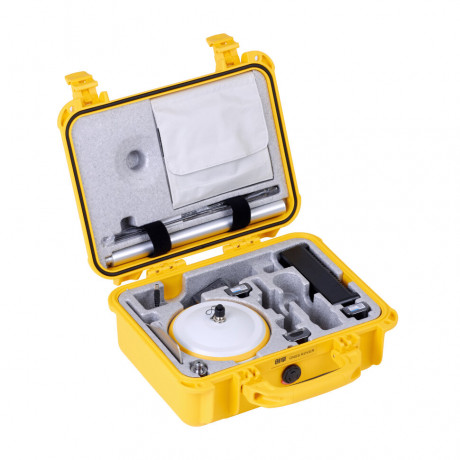

Комплектация
- GNSS приемник SOUTH Galaxy G7 IMU
- GSM антенна
- УКВ антенна
- Кабель передачи данных
- ЗУ для батарей с адаптером питания от сети 220 В
- Li-ion батарея 3400 мАч

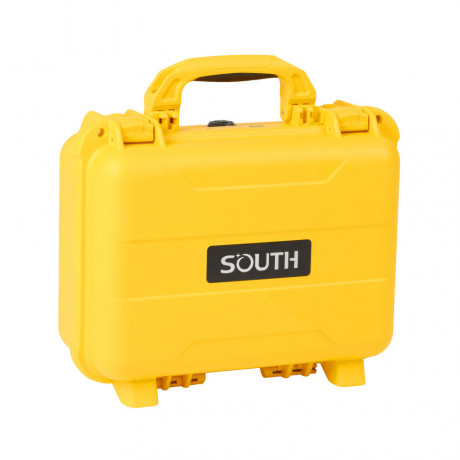

- Ударопрочный кейс
- Пластина на веху для измерения высоты рулеткой
- Измерительная рулетка 3 м
- ПО для постобработки
