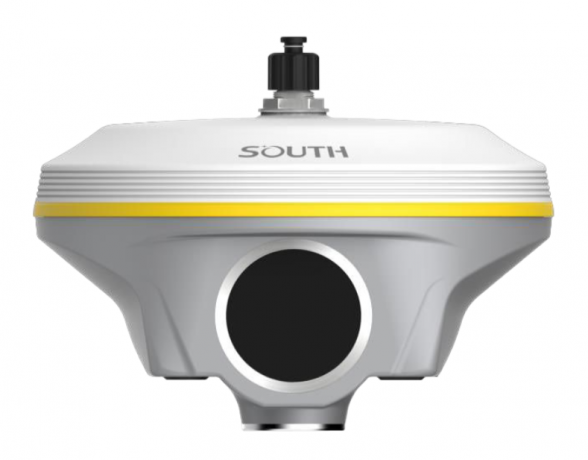

Спутниковый приемник INNO8 с IMU, 3D-моделированием и AR

INNO8 от компании SOUTH — это современный геодезический приемник, который сочетает в себе работу с координатами и фотограмметрией. Устройство позволяет получать координаты сотен точек всего за одну серию фотографий или видеозапись, а обработка данных происходит прямо на месте — без сложного программного обеспечения для ПК. Даже в условиях слабого сигнала или его отсутствия, под крышами или среди густого леса, INNO8 продолжает работу, обеспечивая надежность измерений.

Ключевые особенности

• Получение координат сотен точек за одну серию фотографий или видеозапись.
• Автоматическая обработка данных прямо на месте — без сложного ПО для ПК.
• Визуальное позиционирование ускоряет работу в полевых условиях.
• Экономичное и универсальное решение для геодезии по сравнению с лазерными сканерами.
• Замеры на безопасном расстоянии от оживленных дорог и водоемов.
• Снижает риск несчастных случаев и повышает безопасность работы.

Функции приемника

Простота использования делает INNO8 удобным для любого пользователя: достаточно выделить точку на изображениях, и координаты будут готовы за считанные секунды. Технология дистанционного измерения позволяет работать на расстоянии до 10 метров, а сохраненные фотографии можно обрабатывать повторно без выхода в поле.

Приемник отличается высокой функциональностью: визуальное позиционирование ускоряет работу в полевых условиях, а совместимость с программами SurvStar и FieldPro позволяет создавать не только координаты, но и 3D-модели, облака точек и изображения. INNO8 поддерживает несколько систем координат и обеспечивает экономичное и универсальное решение по сравнению с лазерными сканерами.

Безопасность работы также на высоком уровне. Визуальное позиционирование позволяет выполнять замеры на расстоянии от оживленных дорог и водоемов, снижая риск несчастных случаев и повышая комфорт работы в сложных условиях.

Технологии

INNO8 оснащен современной GNSS платой, новым модулем IMU 4-го поколения с быстрым запуском и компенсацией наклона до 60°, системой Farlink 2.0 для бесперебойной передачи данных, а также интеграцией с CAD-файлами (dxf, dwg) и другими векторными форматами. Для фотограмметрической съемки доступны три режима: фото, видео и съемка для постобработки. Обработка данных может происходить в облаке с точностью до 2 см или офлайн с точностью до 4 см, а все результаты сохраняются на контроллере для последующего использования или обработки в SGO и других приложениях.

Особенности прибора

Фотограмметрия по фото и видео

Прибор позволяет выполнять фотосъёмку и видеозапись с точной GNSS-привязкой. На основе полученных материалов пользователь может определять координаты точек на экране контроллера, без необходимости измерять каждую точку непосредственно в поле. Достаточно один раз выполнить фотограмметрическую съёмку, а все необходимые точки извлекаются уже на этапе обработки.

Это особенно удобно:

• при съёмке сложных объектов, откосов, карьеров и насыпей;
• для фиксации текущей ситуации на строительной площадке;
• при необходимости получить большое количество точек за минимальное время.

Обработка данных может выполняться как прямо на контроллере в ПО SurvStar, так и с использованием облачного сервиса.

3D-моделирование (ПО SGO)

На основе GNSS-измерений, фото- и видеоданных оборудование позволяет создавать точные трёхмерные модели объектов и местности. Обработка выполняется в настольном программном обеспечении SGO, обеспечивая высокую детализацию и наглядное представление результатов.

Функция востребована:

• при создании 3D-моделей зданий, сооружений и рельефа;
• для расчёта объёмов земляных работ;
• при подготовке наглядных материалов для проектирования, согласований и отчётной документации.

Видеовынос (AR-разбивка)

Режим видеовыноса в дополненной реальности (AR) позволяет отображать проектные точки и элементы CAD прямо на экране контроллера, накладывая их на реальное изображение местности. Такой подход делает процесс разбивки максимально наглядным и интуитивно понятным.

Функция особенно полезна:

• при выносе проектных осей, точек и конструктивных элементов;
• для визуального контроля соответствия выполненных работ проекту;
• при работе в сложных условиях, где классическая числовая разбивка занимает больше времени и требует дополнительных действий.

СВИДЕТЕЛЬСТВА об утверждении типа средств измерений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики GNSS
Каналы	1598	1698	1760
GPS	L1, L1C, L2C, L2P, L5	L1, L1C, L2C, L2P, L5	L1C/A, L1C, L2C, L2P, L5
GLONASS	L1C/A, L1P, L2C/A, L2P, L3	G1, G2, G3	L1C/A, L2C/A, L2P, L3CDMA
BDS	BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b*	B1I, B2I, B3I, B1C, B2A, B2B*	B1I, B1C, B2I, B2a, B3
GALILEO	E1, E5A, E5B, E6C, AltBOC*	E1, E5A, E5B, E6C*	E1, E5A, E5B, E5AltBOC, E6
SBAS	L1*	L1C, L1A*	EGNOS, WAAS, GAGAN, MSAS, SDCM (L1, L5)
IRNSS	L5*	L5*	L5
QZSS	L1, L2C, L5*	L1, L2C, L5*	L1C/A, L1C, L2C, L5, L6
MSS L-Band	BDS-PPP, Galileo HAS*	Резерв	BDS-PPP, Galileo HAS*
Обновление позиции	1 Гц ~ 20 Гц
Время инициализации	<10 сек
Надежность	>99.99%
Точность позиционирования
DGNSS	Гор.: 0.25 м + 1 ppm RMS Верт.: 0.50 м + 1 ppm RMS
GNSS Статика	Гор.: 2.5 мм + 0.5 ppm RMS Верт.: 3.5 мм + 0.5 ppm RMS
Долгая статика	Гор.: 2.5 мм + 0.1 ppm RMS Верт.: 3 мм + 0.4 ppm RMS
Быстрая статика	Гор.: 2.5 мм + 0.5 ppm RMS Верт.: 5 мм + 0.5 ppm RMS
PPK	Гор.: 3 мм + 1 ppm RMS Верт.: 5 мм + 1 ppm RMS
RTK (УКВ)	Гор.: 8 мм + 1 ppm RMS Верт.: 15 мм + 1 ppm RMS
RTK (NTRIP)	Гор.: 8 мм + 0.5 ppm RMS Верт.: 15 мм + 0.5 ppm RMS
SBAS	Обычно <5 м 3DRMS
Время инициализации RTK	2 ~ 8 сек
Угол IMU	0°~60°
Физические характеристики
Размеры	155 мм × 98.5 мм
Вес	1.2 кг (с батареей)
Материал	Магниево-алюминиевый сплав
Температура	Рабочая: -45℃~+75℃ Хранения: -55℃~+85℃
Влажность	100%
Пылевлагозащита	IP68, погружение до 1 м
Защита от удара	Выдержит падение с высоты 2 м на бетон
Питание	6-18V DC с защитой
Батарея	Встр. литий-ион 10000 mAh
Время работы	25 ч (ровер)
Связь

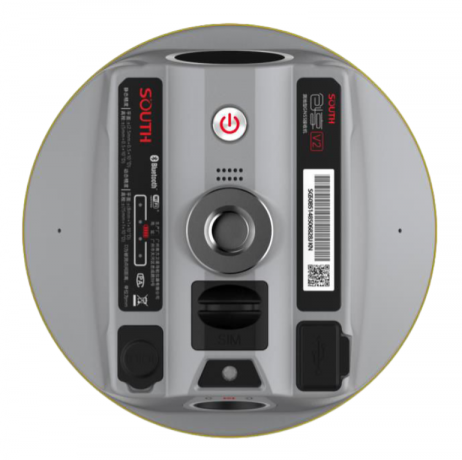

Порты	5-PIN LEMO (RS232), Type-C (зарядка + OTG + Ethernet), порт антенны УКВ, порт PPS
Встр. УКВ	Прием и передача
Диапазон частот	410 – 470 MHz
Протоколы	Farlink, Trimtalk, SOUTH, HUACE, Hi-target, Satel
Расстояние	До 15 км (Farlink)
Функции	Ретранслятор, Ретрансмитор
Bluetooth	Bluetooth 4.0, Bluetooth 2.1 + EDR
NFC	Есть
Wi-Fi	802.11 b/g/n
Сеть	4G LTE, 3G WCDMA, 2G GPRS, GSM
Хранение и передача данных
Встр. память	64GB SSD
Перезапись данных	Автоудаление старых данных
Поддержка OTG	Есть
Интервал записи	До 20 Гц
FTP/HTTP	Есть
USB передача	Есть
Формат статики	STH, Rinex 2.01, Rinex 3.02 и др.
Дифф. формат	RTCM 2.1, 2.3, 3.0, 3.1, 3.2
Формат GPS	NMEA 0183, PJK, бинарный
Сеть	VRS, FKP, MAC, NTRIP
Датчики
IMU	Есть, без калибровки, 60°
Точность IMU	<10 мм + 0.7 мм/°
Частота обновления IMU	200 Гц

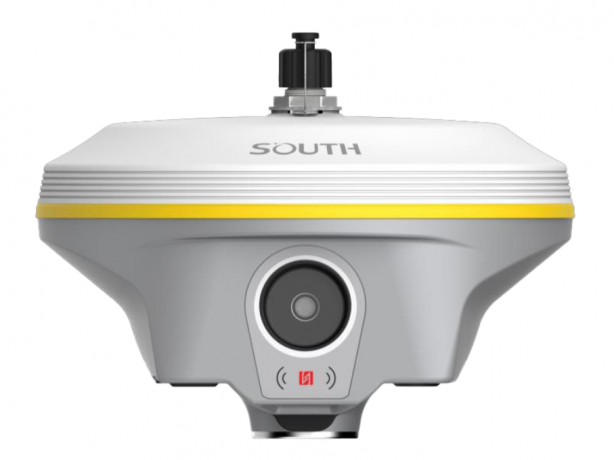

Камера	1. Визуальное позиционирование – 8MP 2. Для AR – 2MP
Эл. уровень	Отображение угла наклона
Термометр	Контроль температуры
Интерфейс
ОС	Linux
Клавиши	1 клавиша
Индикаторы	Спутники, данные, питание
Дисплей	1.39”, цветной, сенсорный
Веб-интерфейс	Wi-Fi или USB, настройка и контроль
Голосовое сопровождение	Китайский, Английский, Корейский, Испанский, Португальский, Турецкий, Французский, Итальянский
Для разработчика	Поддержка OpenSIC
Облачный сервис	Удаленное управление, обновление, регистрация и др.
