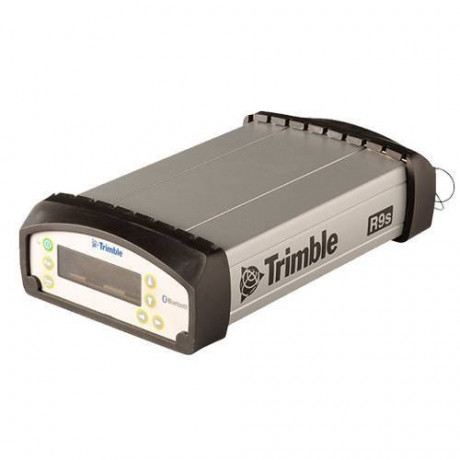

GNSS приемник Trimble R9s Rover
Description
GPS-приёмник Trimble R9s – компактное радиоприемное устройство, предназначенное для точного определения географических координат объекта на основе полученных сигналов от глобальных спутниковых систем. Заложенные в данной модели технологии слежения и позиционирования позволяют использовать ее для выполнения широкого спектра геодезических работ в сложных полевых условиях.
Главным преимуществом, определяющим функциональные возможности GPS Trimble R9s, является интеграция трех технологических решений от компании Trimble:
- Trimble 360, обеспечивающая универсальность приемника и возможность приема сигналов от всех действующих спутниковых глобальных систем, а также дополняющих их подсистем.
- Центр дифференциальной коррекции TRIMBLE CenterPoint RTX позволяет передавать GNSS поправки через сотовые сети или посредством спутниковых сигналов в труднодоступных районах и при съемке линейных объектов.
- Trimble xFill для выполнения беспрерывных измерений в течение рабочего дня даже при разрыве соединения со станцией.
Простота управления GPS-приёмника Trimble R9s позволяют использовать прибор даже без предварительной подготовки. Все необходимые настройки, обновление данных, установка различных уровней безопасности и контроль доступа к приемнику вы можете выполнять как напрямую, так и дистанционно. Ручное управление осуществляется с помощью 7 кнопок, расположенных на панели радиоприемного устройства с контролем его текущего статуса на дисплее. Веб-интерфейс Trimble позволяет пользователю легко и просто проходить интуитивно понятный алгоритм необходимых операций в офисе, не выезжая в поле.

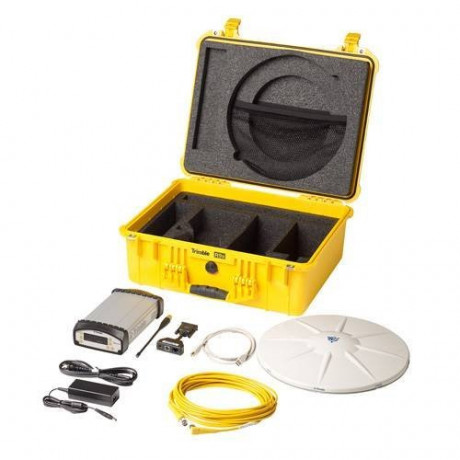

В зависимости от стоящей перед вами задачи вы можете выбрать различные варианты комплектации GNSS приёмник Trimble R9s, которая может включать в себя следующие элементы:
- Базовая станция, которая передает поправки через внутренний или внешний радиомодем.
- Подвижный приемник – RTK и RTX ровер, принимающий сигналы от базовой станции.
- Приемник, собирающий полевые данные для постобработки.
В конфигурации GPS Trimble R9s может быть предусмотрен внутренний модем УВЧ диапазона, кроме того, устройство полностью совместимо с внешним радиомодемом от компании Trimble.
Питание GPS Trimble R9s осуществляется от литий-ионной батареи, ресурс которой составляет 15 часов непрерывной работы. Высокий класс защиты оболочки от влаги и пыли IP67 дает возможность использовать геодезический приемник в суровых полевых условиях.
Specifications
Измерения | 2 усовершенствованные платы Trimble Maxwell 6 с 440 каналами Защита вложений в GNSS благодаря технологии Trimble 360 Измерения фаз несущих частот GNSS с очень низким уровнем шумов и точностью Отношение сигнал-шум указывается в дБ-Гц Технология Trimble EVEREST для отражения сигналов многолучевости |
Одновременно отслеживаемые типы спутниковых сигналов | GPS: L1 C/A, L2C, L2E (технология Trimble для отслеживания незашифрованного сигнала L2P), L5 GLONASS: L1 C/A и некодированный P, L2 C/A и некодированый P, L3 CDMA GALELEO: L1 CBOC, E5A, E5B, E5AltBOC Beidou (COMPASS): B1, B2 |
Частота измерений | 1Гц, 2Гц, 5Гц, 10Гц, 20Гц |
Дифференциальная кодовая GPS съемка | в плане: 0,25 м + 1 ppm RMS по высоте: 0,50 м + 1 ppm RMS < 5 м 3D RMS |
Статическая GPS съемка | в плане: 3 мм + 0,1 ppm RMS по высоте: 3.5 мм + 0,4 ppm RMS |
Быстростатическая GPS съемка | в плане: 3 мм + 0,5 ppm RMS по высоте: 5 мм + 0,5 ppm RMS |
Кинематическая съемка | Одиночная базовая станция < 30 км в плане: 8 мм + 1 ppm RMS по высоте: 15 мм + 1 ppm RMS Сетевой RTK в плане: 8 мм + 0.5 ppm RMS по высоте: 15 мм + 0.5 ppm RMS время инициализации: 2-8 секунд Trimble CenterPoint RTX в плане: 4 см по высоте: 9 см время сходимости: < 5 минут(региональная подписка) < 30 минут (континентальная подписка) Trimble xFill в плане: RTK + 10 мм/мин RMS по высоте: RTK + 20 мм/мин RMS |
Клавиатура и дисплей | Вакуумный флуоресцентный дисплей 16 символов, 2 строки |
Электрические характеристики | Встроенная внутренняя литий-ионная батарея напряжением 7.2 В и емкостью 7800 Ач. Потребляемая мощность составляет 6.0 Вт в режиме RTK ровера со встроенным радиомодемом и 8.0 Вт в режиме базовой станции со встроенным радиомодемом |
Время работы | ровер: 13 ч в зависимости от температуры окружающей среды базовая станция: приблизительно 11 ч в зависимости от температуры окружающей среды С модемом 450 МГц: 11 ч |
Связь и хранение данных | Ввод и вывод CMR, CMR+, CMRx, RTCM2.1, RTCM2.2, RTCM2.3, RTCM3.0, RTCM3.1 Вывод RT17, RT27, RTCM3.x, NMEA-0183 v2.30, GSOF Хранение данных: внутренняя память 52Мб, возможность подключения USB накопителя или внешнего жесткого диска 3-проводной последовательный интерфейс RS-232 на порту 1 (7-пин Lemo) 9-проводной полный последовательный интерфейс RS-232 на порту 2 (26-пин D-sub) 3-проводной последовательный интерфейс RS-232 на порту 3 (26-пин D-sub) Встроенный модуль Bluetooth на частоте 2.7 Гц Встраиваемое УВЧ радио 450 Мгц работает на прием и передачу Внешний GSM/GPRS модем, совместимость с мобильными телефонами |
Степень защиты от пыли и влаги | IP67 |
Диапазон рабочей температуры | от -40° C до +65° C |
Температура хранения | от -40° до +80°С |
Ударостойкость | Устойчив к падению с высоты до 1 м на жесткую поверхность |
Влажность | MIL-STD-810F, метод 507.4 |
Размеры | 24х12х5 см |
Вес | 1,65 кг приемник с внутренней батареей и радио 1,55 кг приемник с внутренней батареей без радио |
Бренд | Trimble |
