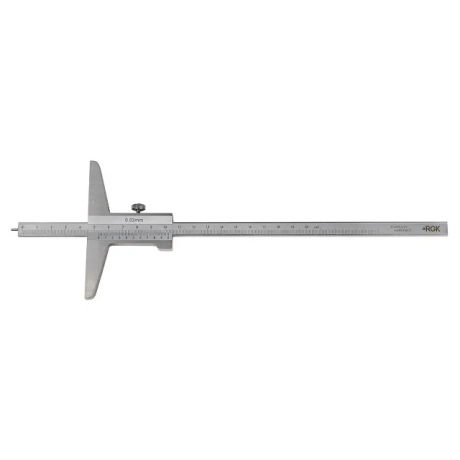

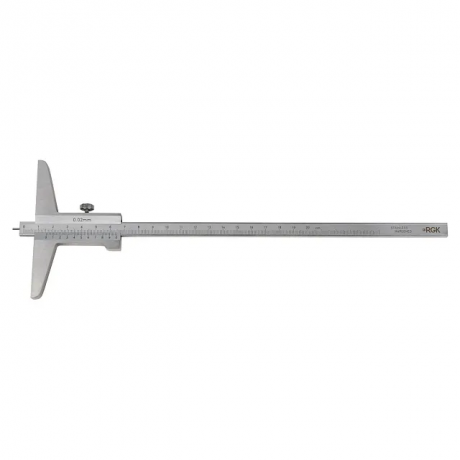

Штангенглубиномер RGK SCGM-200

Штангенглубиномер называется SCGM-200, где SC означает - штангенциркуль, G - глубиномер, M - механический, а 200 - это максимальное значение измерений в мм.

Штангенглубиномер RGK SCGM-200, рабочий диапазон которого составляет 0 -200 мм, снабжен нониусной шкалой на 50 делений, обеспечивая разрешение показаний в 0,02 мм при погрешности не более ±0,03 мм. Как инструмент механического типа, без сложных шестеренчатых и электронных компонентов, он характеризуется доступной ценой и высокой надежностью. Для выполнения измерений в небольших пазах, канавках и малоразмерных отверстиях штанга устройства оснащена тонким цилиндрическим наконечником диаметром 1,5 мм и длиной 5 мм.

Конструкционные особенности

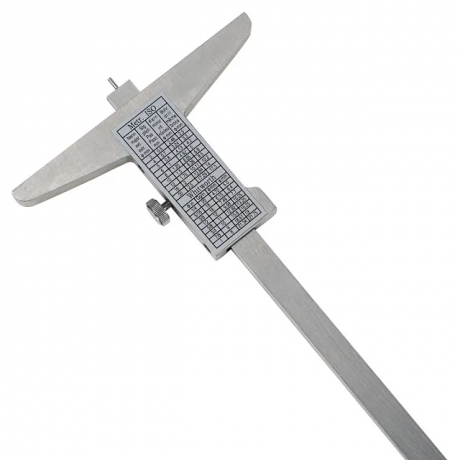

Благодаря прочности и износостойкости закаленной стали, ручной инструмент обладает высоким эксплуатационным ресурсом. Ширина основания измерителя составляет 100 мм, а полная длина – 250 мм при ширине 10 мм. Винтовой зажим служит для фиксации вылета штанги относительно рамки при проведении замера, исключая случайное изменение ее положения при считывании показаний. С обратной стороны инструмента размещена справочная таблица для внутренней резьбы по ISO и Уитворту с рекомендованным диаметром высверливаемого отверстия. В таблицу включены данные для метрической резьбы от М3 до М20, а в дюймовой размерности – от 1/4 до одного дюйма.
