Система контроля Radiodetection ГНБ RD385L

В избранное К сравнению
Цена по запросу

Описание

Система локации для горизонтального бурения RD385L

Cистема локации RD385 служит для постоянного отслеживания параметров буровой головки при пилотном бурении при бестраншейной прокладки трубопроводов, что позволяет оперативно управлять процессом формирования трассы прокладки коммуникаций в соответствии с проектной.

RD385L используется для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания до 5 метров. Приемник позволяет детектировать электромагнитное поле вокруг заглубленных труб и кабелей.

Приемник RD385L определяет практически все подземные кабели и большинство проводов, но существуют такие, которые не излучают сигналов, и RD385L не способен их локализовать. Приемник RD385L не различает, исходит ли сигнал от одиночного кабеля или от нескольких, расположенных рядом или друг над другом.

Состав комплекта:

  1. Компактный переносной приемник RD385L с системами калибровки, регулировки и индикации параметров.
  2. Дистанционный монитор RD385 DataView, устанавливаемый на рабочем месте оператора буровой установки.
  3. Зонды-излучатели, монтируемые в буровую головку для передачи данных бурения.

Приемник RD385L

При работе приемник находится в руках оператора. Он принимает передаваемую зондом информацию, такую как: крен, угол наклона, глубина, положение бурильной головки, уровень заряда батареи и температура зонда. Зонд установлен в головке бура.

Различные типы зондов, работающие на частотах 8 кГц либо 33 кГц и имеющие размеры 203*25.4 мм и 380*32 мм позволяют осуществлять контроль за пилотным бурением на глубинах от 4-х до 15-ти метров.

Компанией Radiodetection разработан оригинальный, так называемый "незасыпающий" зонд, применяемый в установках направленного бурения с малой скоростью вращения буровой головки.

Приемник RD385 имеет ряд режимов, которые позволяют использовать его как стандартный локатор для локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания до 5 метров.

RD385 работает в двух режимах локации: пассивной (без использования генератора) и активной (работа с генератором).

В пассивном режиме (50 Гц) приемник RD385 обнаруживает сигналы, которые излучаются нагруженными силовыми кабелями а также сигналы, "наведенные" ЛЭП на коммуникации, расположенные в зоне их влияния.

В пассивном режиме (14 кГц - 26 кГц) приемник RD385 обнаруживает сигналы радиостанций очень низкой частоты (ОНЧ), переизлучаемые подземными металлическими трубопроводами и кабелями.

Работа с Генератором как в индукционном режиме так и при гальваническом подключении к искомой линии на одной из двух частот (8 кГц, 33 кГц) и при использовании двух уровней выходной мощности. В этом режиме вы можете определить глубину залегания трубопровода

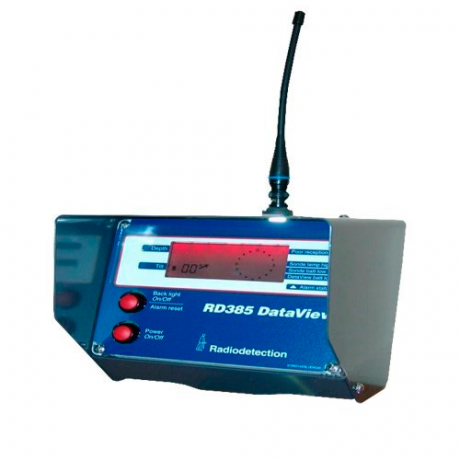

Дистанционный монитор RD385 DataView (опционально)

На Дистанционном мониторе, отображается информация (крен, угол наклона, глубина), получаемая от приемника RD385L по радиоканалу. Монитор устанавливается на бурильной машине для обеспечения удобства рулевого управления и может получать информацию от приемника, находящегося на расстоянии до 250 м.

Зонд RD385 DataSonde

Зонд установлен в головке бура. Он состоит из датчиков для измерения крена, угла наклона, температуры и уровня заряда батареи. Обратите внимание, зонд RD385 не предназначен для использования в бурильных машинах ударного типа. Калибровку глубины зонда следует выполнять перед каждым бурением.

Комплектация

  • Компактный переносной приемник Radiodetection ГНБ RD385L с системами калибровки, регулировки и индикации параметров
  • Зонды-излучатели
  • Дополнительные опции: дистанционный монитор RD385 DataView
